首页台产晶振 NKG晶振S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振

S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振

产品型号：69781655
频率：16.000MHz
尺寸：2.5x2.0x0.5mm
产品介绍：S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振,S2M20.0000T18F2Y-EXT,石英贴片晶振，香港NKG晶振，型号S2M系列，编码为：S2M16.0000T18E23-EXT，频率为：16.000...

S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振,S2M20.0000T18F2Y-EXT,石英贴片晶振，香港NKG晶振，型号S2M系列，编码为：S2M16.0000T18E23-EXT，频率为：16.000MHz，小体积晶振尺寸:2.5x2.0x0.5mm，四脚贴片晶振，石英晶振，石英晶体谐振器，无源晶振，无铅环保晶振，具有超小型，轻薄型，优异的耐热性和抗冲击性。由于真空密封，可靠性高，老化率低。汽车级产品符合AEC-Q200标准。S2M系列无源晶振应用于：无线，蓝牙，Mobil通信，小型便携式设备，USB内存设备，智能手机，平板电脑，可穿戴设备，数码电子应用等。

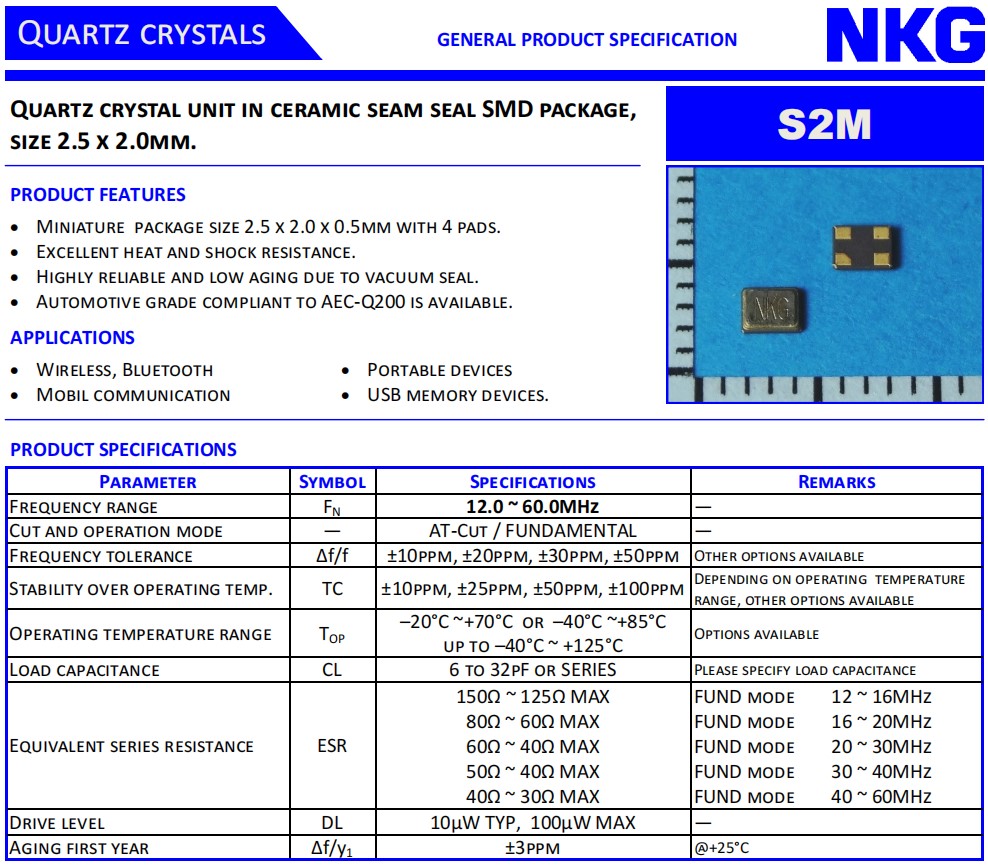

S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振,S2M20.0000T18F2Y-EXT,石英贴片晶振，参数表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	16.000MHz	—
Cut and operation mode	—	AT-Cut / FUNDAMENTAL	—
Frequency tolerance	Δf/f	±10ppm, ±20ppm, ±30ppm, ±50ppm	Other options available
Stability over operating temp.	TC	±10ppm, ±25ppm, ±50ppm, ±100ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	– 20°C ~+70°C or –40°C ~+85°C up to –40°C ~ +125°C	Options available
Load capacitance	CL	6 to 32pF or SERIES	Please specify load capacitance
Equivalent series resistance	ESR	150Ω ~ 125Ω MAX 80Ω ~ 60Ω MAX 60Ω ~ 40Ω MAX 50Ω ~ 40Ω MAX 40Ω ~ 30Ω MAX	FUND mode FUND mode FUND mode FUND mode FUND mode	12 ~ 16MHz 16 ~ 20MHz 20 ~ 30MHz 30 ~ 40MHz 40 ~ 60MHz
Drive level	DL	10µW TYP, 100µW MAX	—
Aging first year	Δf/y1	±3ppm	@+25°C

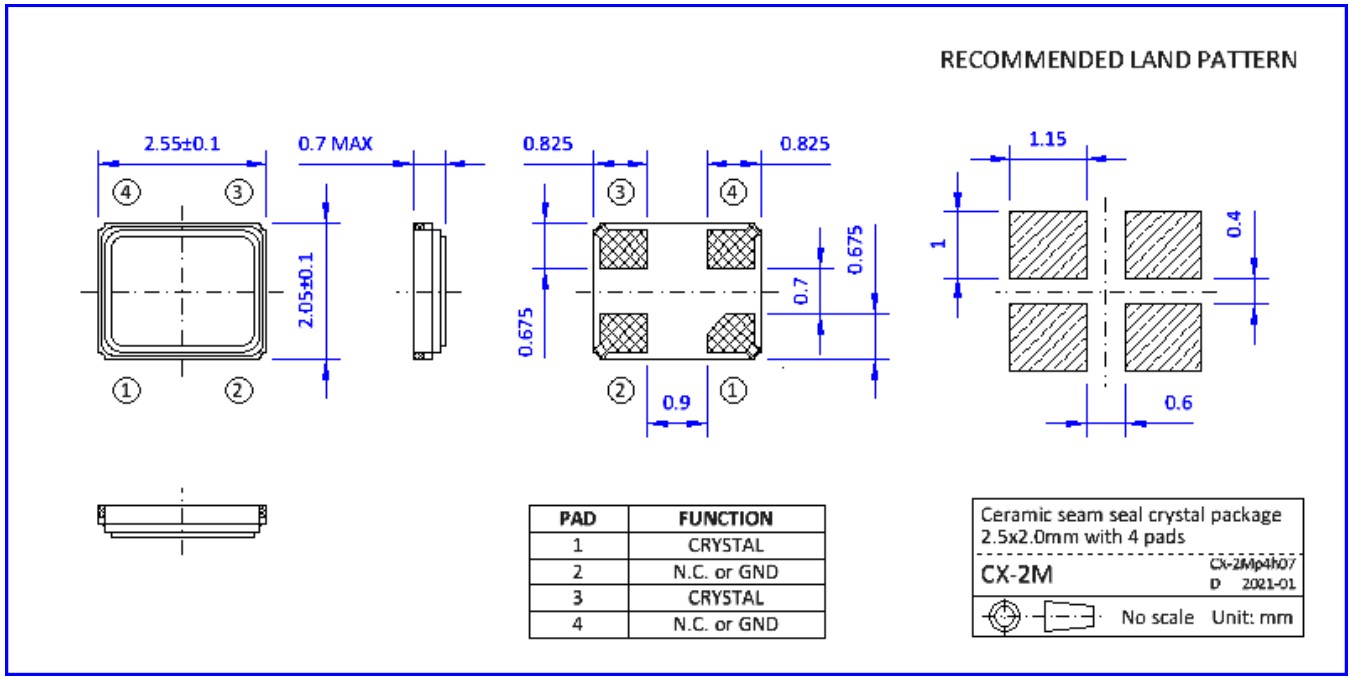

S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振,S2M20.0000T18F2Y-EXT,石英贴片晶振，尺寸图

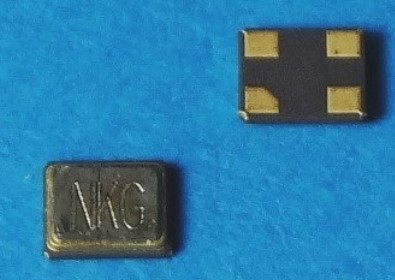

S2M16.0000T18E23-EXT,NKG谐振器,6G无线网络晶振,S2M20.0000T18F2Y-EXT,石英贴片晶振
小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
