- 产品型号：90485246
- 频率：24.576MHz
- 尺寸：5.0x3.2mm
- 产品介绍：DSC1001BI1-024.5760,5032mm,Microchip移动应用晶振,高性能晶振，美国Microchip晶振，型号：DSC1001，编码为：DSC1001BI1-024.5760，频率为：24.576MHz，电压：1....
-

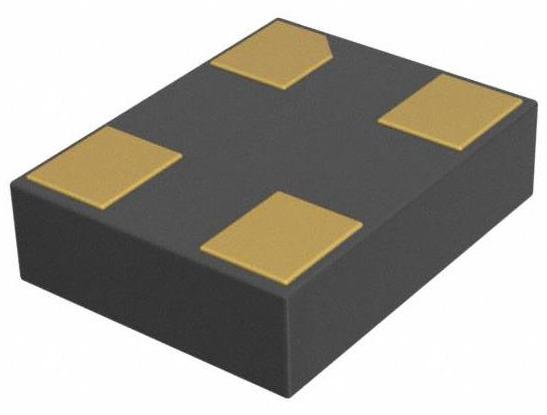

DSC1001BI1-024.5760,5032mm,Microchip移动应用晶振
.jpg)
.jpg)
DSC1001BI1-024.5760,5032mm,Microchip移动应用晶振,高性能晶振，美国Microchip晶振，型号：DSC1001，编码为：DSC1001BI1-024.5760，频率为：24.576MHz，电压：1.8V-3.3V，频率稳定性：±50ppm，工作温度范围：-40℃至+85℃，小体积晶振尺寸：5.0x3.2mm封装，四脚贴片晶振，DSC1001是一种基于硅MEMS的CMOS晶振系列石英晶体振荡器。在大范围的电源电压和温度范围内提供优异的抖动和稳定性能。DSC1001包含了一个全硅谐振器，它非常坚固，几乎不受应力相关裂缝的影响，这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下，无晶体设计允许更高水平的可靠性，使DSC1001进口晶振非常适合坚固、工业和便携式的应用，其中应力、冲击和振动可能会损坏基于石英晶体的系统。应用于：移动应用，消费电子，便携式电子，DVR，闭路电视，监控摄像头，低调应用，工业应用。
.jpg)
DSC1001BI1-024.5760,5032mm,Microchip移动应用晶振,高性能晶振，参数表
| Parameters | Sym. | Min. | Typ. | Max. | Units | Conditions | ||||||||||
| Frequency | F0 | 24.576 | — | MHz | Single Frequency | |||||||||||
| Frequency Tolerance | Δf | ±10 | ppm |
Includes frequency variations due to initial tolerance, temperature and power supply voltage |
||||||||||||
| ±20 | ||||||||||||||||
| — | — | ±25 | ||||||||||||||
| ±50 | ||||||||||||||||
| Aging | Δf | ±5 | ppm | 1 year @ +25°C | ||||||||||||
| Supply Current, Standby | IDD | — | — | 15 | µA | T = +25°C | ||||||||||
|
Output Startup Time (Note 1) |
tSU | — | 1.0 | 1.3 | ms | T = +25°C | ||||||||||
| Output Disable Time | tDA | 20 | 100 | ns | ||||||||||||
| Output Duty Cycle | SYM | 45 | 55 | % | ||||||||||||
| Input Logic Level High | VIH | 0.75 x V DD | — | — | V | — | ||||||||||
| Input Logic Level Low | VIL | 0.25 x V DD | V | |||||||||||||
| V DD = 1.8V | ||||||||||||||||
| Supply Current, No Load | IDD | — | 6.0 | 6.3 | mA | 1 MHz |
CL = 0 pF, RL = ∞ , T = +25°C |
|||||||||
| 6.5 | 7.1 | 27 MHz | ||||||||||||||
| 7.2 | 8.5 | 70 MHz | ||||||||||||||
| — | 8.3 | 11.9 | 150 MHz | |||||||||||||
| Output Logic Level High | V OH | 0.8 x V DD | V | –6 mA, DSC1004, CL = 40 pF | ||||||||||||
| 0.8 x V DD | –6 mA, DSC1003, CL = 25 pF | |||||||||||||||
| 0.8 x V DD | — | — | –4 mA, DSC1001, CL = 15 pF | |||||||||||||
| Output Logic Level Low | VOL | — | — | 0.2 x V DD | V | 6 mA, DSC1004, CL = 40 pF | ||||||||||
| 0.2 x V DD | 6 mA, DSC1003, CL = 25 pF | |||||||||||||||
| — | — | 0.2 x V DD | 4 mA, DSC1001, CL = 15 pF | |||||||||||||
.jpg)

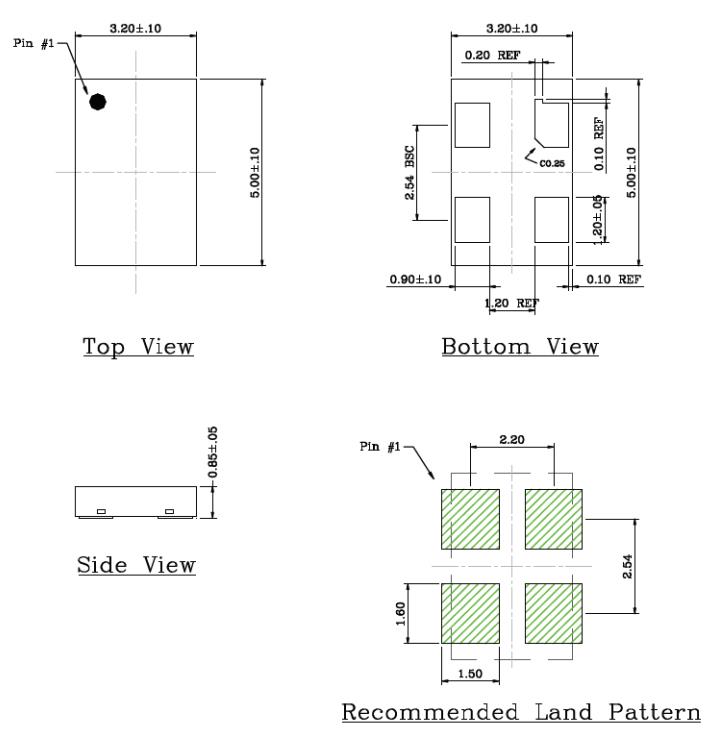

DSC1001BI1-024.5760,5032mm,Microchip移动应用晶振,高性能晶振，尺寸图
| 有源晶振 | 品牌 | 型号 | 频率 |
| DSC1001CI2-001.9521 | Microchip晶振 | DSC1001 | 1.9521MHz |
| DSC1001CI2-010.4857 | Microchip晶振 | DSC1001 | 10.4857MHz |
| DSC1001CI2-008.1920 | Microchip晶振 | DSC1001 | 8.192MHz |
| DSC1001AI1-033.0000 | Microchip晶振 | DSC1001 | 33MHz |
| DSC1001BI1-010.0000 | Microchip晶振 | DSC1001 | 10MHz |
| DSC1001BI1-020.0000 | Microchip晶振 | DSC1001 | 20MHz |
| DSC1001BI1-024.5760 | Microchip晶振 | DSC1001 | 24.576MHz |
| DSC1001BI1-027.0000 | Microchip晶振 | DSC1001 | 27MHz |
| DSC1001BI2-014.3181 | Microchip晶振 | DSC1001 | 14.3181MHz |
| DSC1001BI2-014.7456 | Microchip晶振 | DSC1001 | 14.7456MHz |
| DSC1001BI2-016.3840 | Microchip晶振 | DSC1001 | 16.384MHz |
| DSC1001BI2-040.0000 | Microchip晶振 | DSC1001 | 40MHz |
| DSC1001AI2-001.0000 | Microchip晶振 | DSC1001 | 1MHz |
| DSC1001BI1-024.0000 | Microchip晶振 | DSC1001 | 24MHz |
| DSC1001BI1-025.0000 | Microchip晶振 | DSC1001 | 25MHz |
| DSC1001BI2-012.5000 | Microchip晶振 | DSC1001 | 12.5MHz |
| DSC1001BI1-040.0000 | Microchip晶振 | DSC1001 | 40MHz |
| DSC1001BI1-050.0000 | Microchip晶振 | DSC1001 | 50MHz |
| DSC1001BI2-024.5760 | Microchip晶振 | DSC1001 | 24.576MHz |
| DSC1001BI2-005.5296 | 贴片晶振 | DSC1001 | 5.5296MHz |
| DSC1001CI2-049.1520 | Microchip晶振 | DSC1001 | 49.152MHz |
| DSC1001BI2-025.0000 | Microchip晶振 | DSC1001 | 25MHz |
| DSC1001CI2-025.0000 | Microchip晶振 | DSC1001 | 25MHz |
| DSC1001CE2-012.0000 | Microchip晶振 | DSC1001 | 12MHz |
| DSC1001DI2-045.1584 | Microchip晶振 | DSC1001 | 45.1584MHz |
| DSC1001DI2-049.1520 | Microchip晶振 | DSC1001 | 49.152MHz |
| DSC1001DI2-011.0592 | Microchip晶振 | DSC1001 | 11.0592MHz |
| DSC1001AE2-002.0480 | Microchip晶振 | DSC1001 | 2.048MHz |
| DSC1001CI2-001.9512 | Microchip晶振 | DSC1001 | 1.9512MHz |
| DSC1001CI2-033.3330 | Microchip晶振 | DSC1001 | 33.333MHz |
| DSC1001DL1-025.2000 | Microchip晶振 | DSC1001 | 25.2MHz |
| DSC1001BI2-004.0000 | Microchip晶振 | DSC1001 | 4MHz |
| DSC1001BI2-010.0000 | Microchip晶振 | DSC1001 | 10MHz |
