首页智能穿戴石英晶振,贴片晶振,无源晶体DST210A,日本进口贴片晶振,超小型SMD晶体,1TJG090DR1A0013

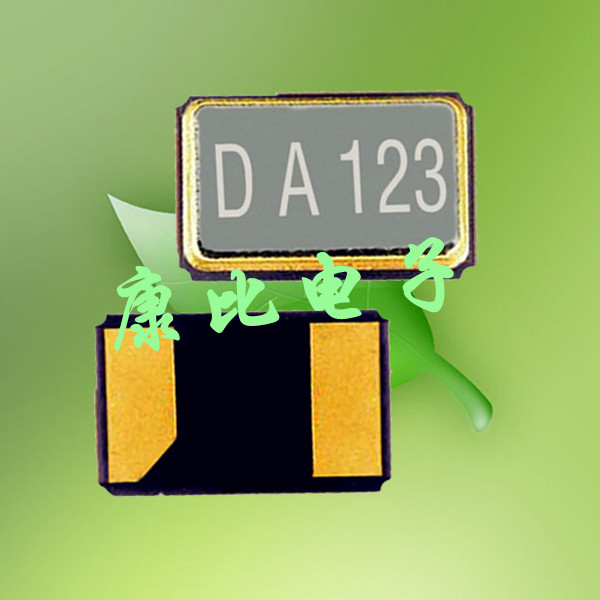

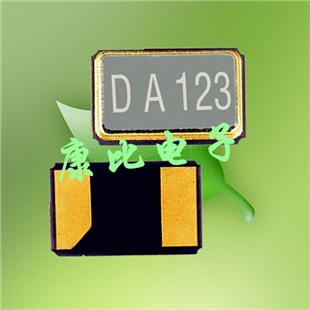

石英晶振,贴片晶振,无源晶体DST210A,日本进口贴片晶振,超小型SMD晶体,1TJG090DR1A0013

产品型号：82792851
频率：32.768KHZ

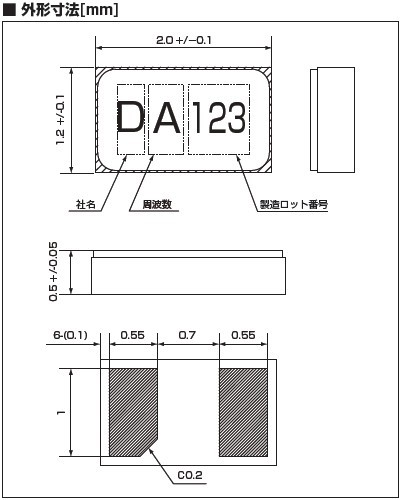

尺寸：2.0*1.2mm,详解请浏览PDF
产品介绍：超小型SMD接缝密封时钟晶体振荡器的单位,“1TJG090DR1A0013”,对于WLAN蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,符合RoHS/无铅

无源晶体DST210A,日本进口贴片晶振,超小型SMD晶体,“1TJG090DR1A0013”,本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.

料号	DST210A
频率范围	32.768KHZ
负载电容	12.5pf
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
包装	3000/pcs

         同是AT切的芯片,“1TJG090DR1A0013”,在振动模式上又有基频（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶体谐振器而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm（与16MHz基本波的厚度相同）,48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.
       问题和现象：石英谐振器与电路组装后,频率不在要求的数值上,造成电路不能正常工作.
       原因分析：这种情况多与谐振器的寄生振动有关,有时也与电路设计不合理有关. 前面提到,石英晶体会有多个寄生响应,对厚度切变晶体来说频率在20MHZ以上,尤其是泛音晶体易产生寄生响应.泛音晶体的基频谐振电阻有时会与三次泛音的谐振电阻相差较小,在不加滤波电路时有可能在基频频率上振荡,因此可能时应在电路设计加上选频回路避免该情况发生.

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.
1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1974建川厂（现凉厂）最高可能的大规模生产在世界人造石英晶体.
1981建立大真空（香港）公司开始提供音叉型石英晶体谐振器的香港和中国市场.
1987开名古屋办事处.开始的温度补偿晶体振荡器（TCXO）生产和电压控制晶体振荡器（VCXO）.
1993建立了天津该公司开始音叉型石英晶体谐振器的海外生产.
1998（获得QS9000质量标准/汽车质量保证管理体系.）
2001扩大生产规模天津该公司地板
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
主要产品
石英晶片(Crystal Wafer, Crystal Blank)
广泛用途石英晶体（Crystal）
小型化贴片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化贴片石英晶体振荡器（SMD XO）
压控有源晶振（VCXO）
压控温补振荡器(VC/TCXO)
恆溫石英晶振 (OCXO)
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.

自从欧盟颁布各项绿色环保指令（如RoHS）后,“1TJG090DR1A0013”,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.大真空电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
