Euroquartz晶振,95SMX(G)晶振,32.768KHZ-955MX(G)±20PPM-12.5PF晶振

产品型号：60027737
频率：32.768KHZ

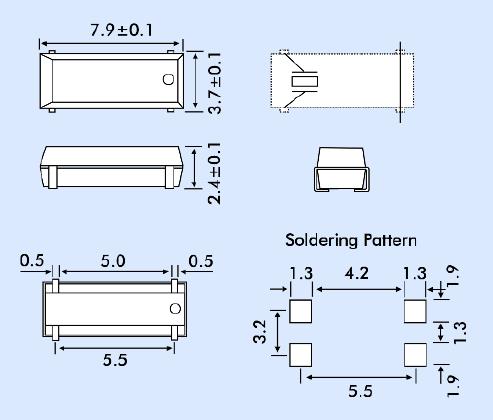

尺寸：8.0*3.8mm
产品介绍：Euroquartz晶振,95SMX(G)晶振,32.768KHZ-955MX(G)20PPM-12.5PF晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环...

Euroquartz晶振,95SMX(G)晶振,32.768KHZ-955MX(G)±20PPM-12.5PF晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.
为了向全球客户提供广泛的变频控制产品，Euroquartz是三家石英晶体和振荡器设计和制造公司的授权经销商，所有这些公司都有独特和互补的产品系列。美国Statek公司生产一系列领先的超小型石英频率控制设备，并提供卓越的客户服务和卓越的产品质量解决方案。美国Greenray Industries公司是OCXO，TCXO和VCXO的领先制造商，这些精密石英晶体振荡器可用作通信，仪器仪表和军事应用的精密信号源。
总部位于德国Axtal，主要致力于频率控制产品和压电传感器的设计，开发，生产和测试，包括晶体谐振器，晶体振荡器和包含石英和其他压电晶体谐振器的频率控制模块，如Langasite（LGS），Langatate （LGT）以及SAW谐振器。
Euroquartz晶振在频率产品制造领域拥有超过60年的经验,在石英晶振,滤波器以及石英晶体振荡器的设计和制造方面拥有一支强大的工程团队,高品质产品制造是欧洲石英晶振运营.Euroquartz晶振,95SMX(G)晶振,32.768KHZ-955MX(G)±20PPM-12.5PF晶振.

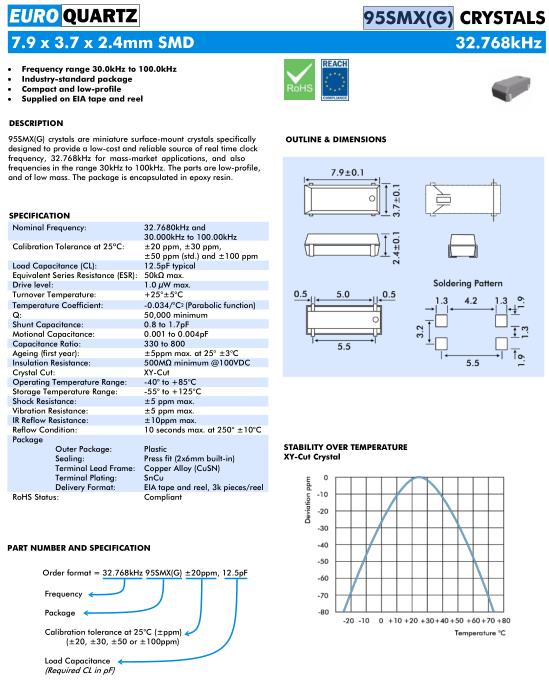

Nominal Frequency:		32.7680kHz and 30.000kHz to 100.00kHz
Calibration Tolerance at 25ºC:		±20 ppm, ±30 ppm, ±50 ppm (std.) and ±100 ppm
Load Capacitance (CL):		12.5pF typical
Equivalent Series Resistance (ESR):		50kΩ max.
Drive level:		1.0 µW max.
Turnover Temperature:		+25°±5°C
Temperature Coefficient:		-0.034/°C 2 (Parabolic function)
Q:		50,000 minimum
Shunt Capacitance:		0.8 to 1.7pF
Motional Capacitance:		0.001 to 0.004pF
Capacitance Ratio:		330 to 800
Ageing (first year):		±5ppm max. at 25° ±3°C
Insulation Resistance:		500MΩ minimum @100VDC
Crystal Cut:		XY-Cut
Operating Temperature Range:		-40° to +85°C
Storage Temperature Range:		-55° to +125°C
Shock Resistance:		±5 ppm max.
Vibration Resistance:		±5 ppm max.
IR Reflow Resistance:		±10ppm max.
Reflow Condition:		10 seconds max. at 250° ±10°C
Package
Outer Package:		Plastic
Sealing:		Press fit (2x6mm built-in)
Terminal Lead Frame:		Copper Alloy (CuSN)
Terminal Plating:		SnCu
Delivery Format:		EIA tape and reel, 3k pieces/reel Compliant

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Euroquartz晶振,95SMX(G)晶振,32.768KHZ-955MX(G)±20PPM-12.5PF晶振.
