首页进口晶振爱普生晶振爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器

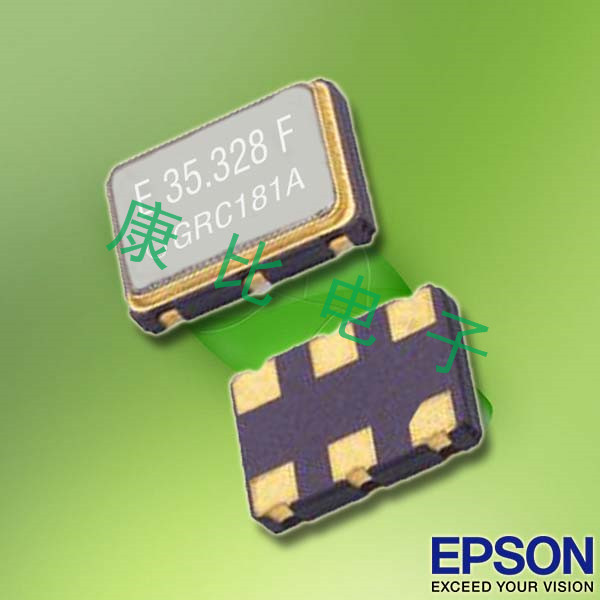

爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器

产品型号：9076875
频率：153.600000 MHz
尺寸：5.0x3.2x1.3mm
产品介绍：爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器，日本进口晶振，EPSON爱普生晶振，型号VG-4513CB，编码为：X1G0041510009，频率为：153.600000...

爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器，日本进口晶振，EPSON爱普生晶振，型号VG-4513CB，编码为：X1G0041510009，频率为：153.600000 MHz，小体积晶振尺寸：5.0x3.2x1.3mm，六脚贴片晶振，VCXO压控晶体振荡器，LV-PECL输出差分晶振，有源晶振，石英晶振，贴片晶振，石英晶体振荡器，无铅环保晶振，工作温度范围：-40℃至+85℃，差分晶体振荡器使用于产品中能够很容易地识别小信号，能够从容精确地处理'双极'信号，对外部电磁干扰（EMI）是高度免疫的。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗，低相位噪声，低电平，高性能等特点。被广泛用于通讯设备，机顶盒，光端机，安防设备及各种频率控制设备上.

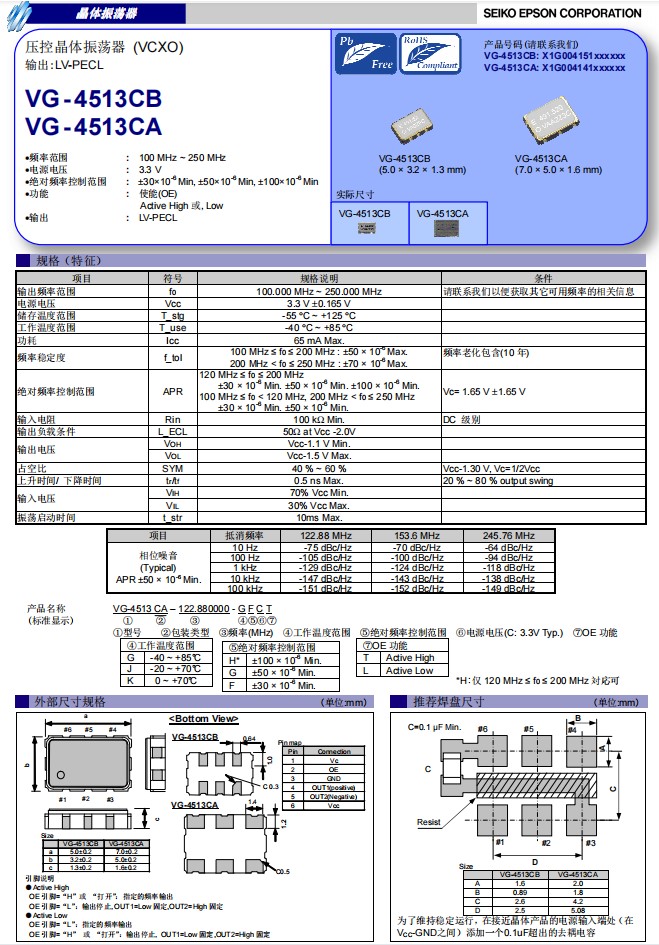

爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器，参数表

项目	符合	VG-4513CB 规格说明	条件
输出频率范围	f0	153.600000 MHz	请联系我们以便获取其它基准温度的相关信息
电源电压	Vcc	3.3 V ±0.165 V
储存温度范围	T_stg	-55 °C ~ +125 °C
工作温度范围	T_use	-40 °C ~ +85 °C
功耗	Icc	65 mA Max.
频率稳定度	f_tol	100 MHz ≤ f0 ≤ 200 MHz : ±50 × 10-6 Max. 200 MHz < f0 ≤ 250 MHz : ±70 × 10-6 Max.	频率老化包含（10年）
绝对频率控制范围	APR	120 MHz ≤ f0 ≤ 200 MHz
		±30 × 10-6 Min. ±50 × 10-6 Min. ±100 × 10-6 Min.	Vc= 1.65 V ±1.65 V
		100 MHz ≤ f0 < 120 MHz, 200 MHz < f0 ≤ 250 MHz ±30 × 10-6 Min. ±50 × 10-6 Min.
输入电阻	Rin	100 k? Min.	DC 级别
输出负载条件	L_ECL	50? at Vcc -2.0V
输出电压	VOH	Vcc-1.1 V Min.
输出电压	VOL	Vcc-1.5 V Max.
上升/下降时间	SYM	40 % ~ 60 %	Vcc-1.30 V, Vc=1/2Vcc
上升/下降时间	tr/tf	0.5 ns Max.	20 % ~ 80 % output swing
输入电压	VIH	70% Vcc Min.
输入电压	VIL	30% Vcc Max.
振荡启动时间	t_str	10ms Max.

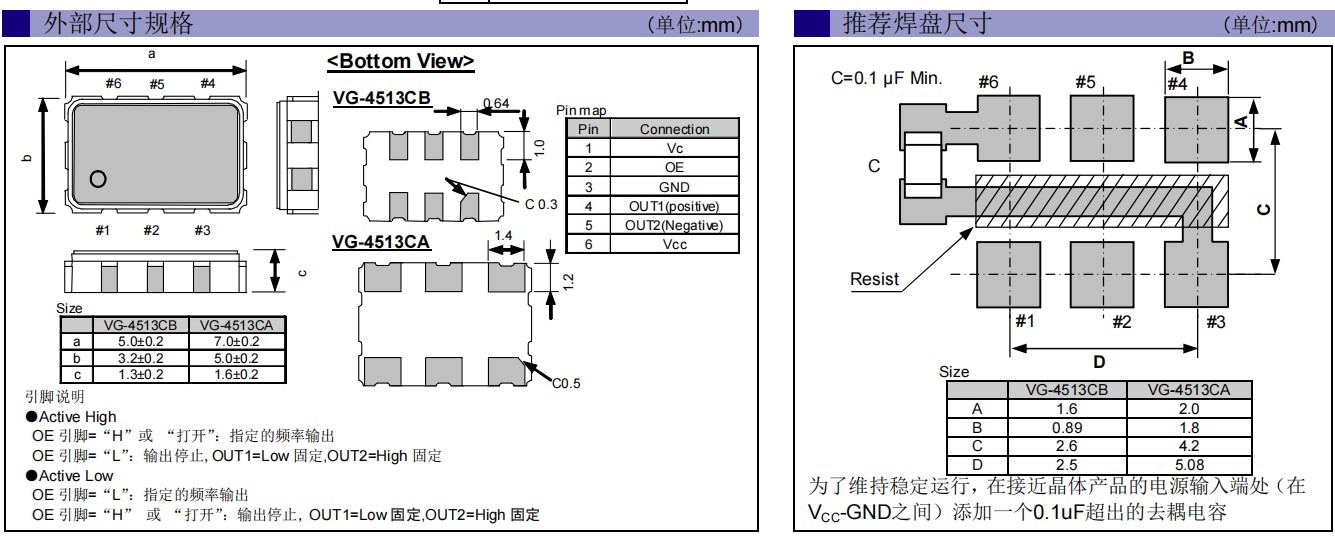

爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器，尺寸图

爱普生6G网络晶振,VG-4513CB,X1G0041510009,LV-PECL输出VCXO振荡器
什么是压控晶振？压控晶振(VCXO)是一种石英晶体振荡器，其振荡效率可以通过红外线加控制电压来改变或调制。它的振荡频率由晶体决定，频率可以通过控制电压在小范围内调节。VCXO多用于锁相技术和频率负反馈调制。通常，控制电压范围为0V至2V或0V至3V。VCXO的调谐范围为100ppm至200ppm。

石英晶振	型号	频率	频率稳定性	尺寸	输出波形	电压
X1G0041411001	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411002	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411004	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411006	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411007	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411011	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411012	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411013	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411014	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411017	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	有源晶振
X1G0041411018	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411019	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411020	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041411602	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL	3.135 to 3.465 V
X1G0041510003	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510004	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510007	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510009	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510013	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
X1G0041510016	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL	3.135 to 3.465 V
