- 产品型号：31169505
- 频率：1.8~180MHZ
- 尺寸：5.0*7.0mm
- 产品介绍：加高电子(HELE.)是频率元件的专业製造商,我们更专注开发高温度耐受性的产品、特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势.
-

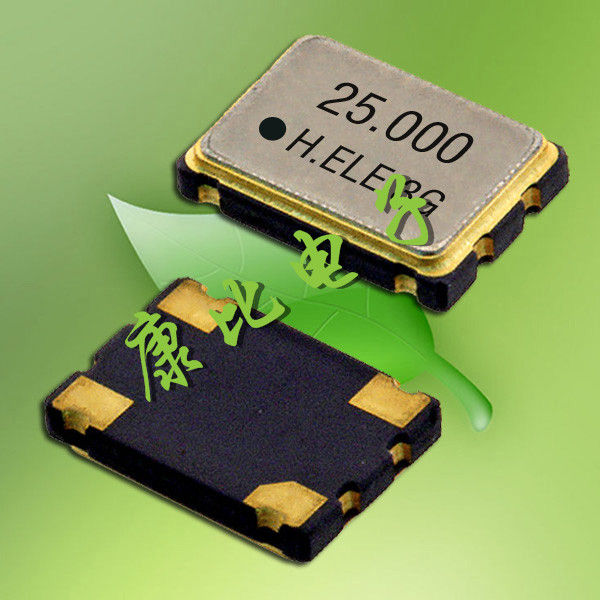

有源晶振,贴片晶振,加高晶振,HSO751S晶振,普通有源晶振
.jpg)
HSO751S晶振,进口加高晶体,普通有源晶振.小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
.jpg)
| 说明 | HSO751S晶振 |
| 频率范围 | 1.8~180MHZ |
| 频率稳定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 输出电平 | CMOS |
| 工作温度 | -10℃~+60℃,-20℃~+70℃,或客户要求 |
| 保存温度 | -40℃~+85℃ |
| 负载电容 | 15pF |
| 输出对称 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 电压 |
3V、3.3V、5V、5.5V |
.jpg)
.jpg)
加高晶振承诺所有的运作皆遵守本地国家的法律,加高电子科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准. 2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
.jpg)
石英晶振电路设计匹配问题：
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：
镉和CG是外部负载电容,其中已建成的芯片组. （请参阅芯片组的规格）
Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.
一个稳定的振荡电路需要的负电阻,其值应是晶体阻力的至少五倍.它可写为|-R|>5的Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.衡量负电阻（-R）以下说明：线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值.
（3）振荡期间测量R的值.
（4）你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶体的阻力.
附：所连接的电路的杂散电容,可能会影响测定值.
如果晶体的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况：

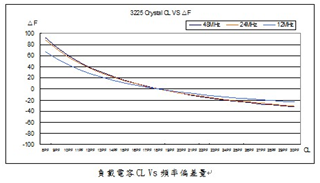

降低外部电容（Cd和CG）的值,并采用其他晶体具有较低负载电容（CL）.
采用具有较低电阻（RR）的晶体.
使用光盘和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.
