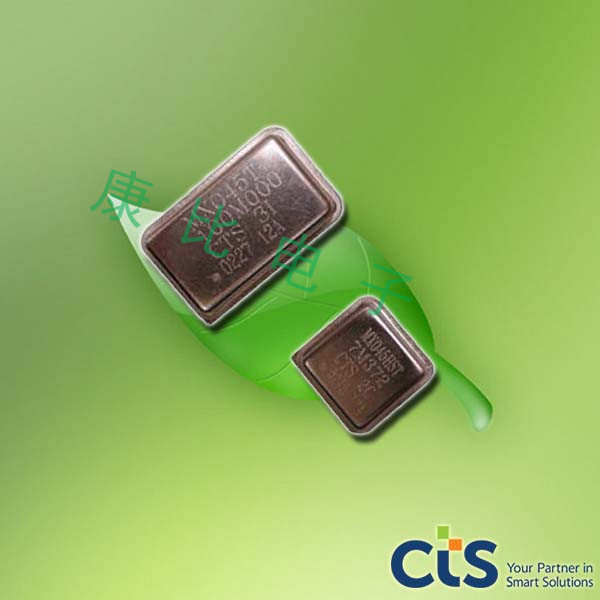

HCMOS时钟振荡器,MXO45-3C-18M4320,CTS有源晶振

产品型号：96232824
频率：18.432MHz
尺寸：20.80mm x 13.20mm
产品介绍：HCMOS时钟振荡器,MXO45-3C-18M4320,CTS有源晶振，美国进口晶振，CTS晶振型号MXO45，编码为：MXO45-3C-18M4320，频率为：18.432MHz，尺寸：20.80mmx13.20mm，石英晶...

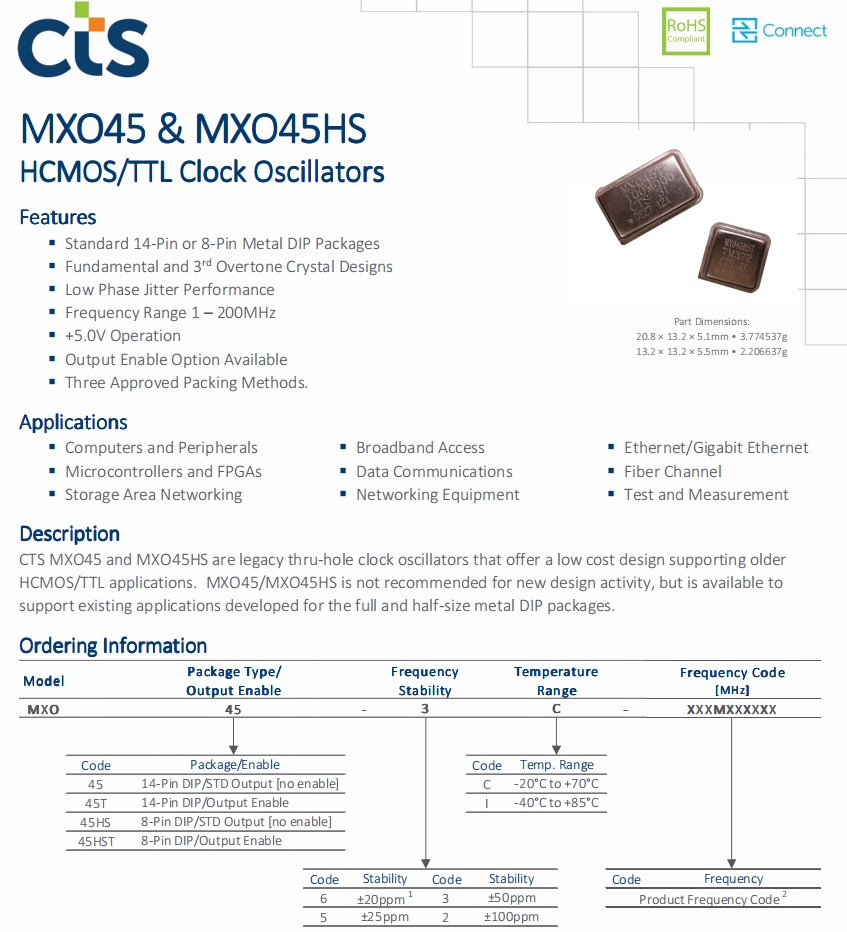

HCMOS时钟振荡器,MXO45-3C-18M4320,CTS有源晶振，美国进口晶振，CTS晶振型号MXO45，编码为：MXO45-3C-18M4320，频率为：18.432MHz，尺寸：20.80mmx13.20mm，石英晶振，有源晶振，石英晶体振荡器，是传统的通孔时钟振荡器，提供了一个低成本的设计，支持旧的HCMOS/TTL应用程序。MXO45不推荐用于新的设计活动，但可用于支持为完整和半尺寸的金属DIP包开发的现有应用程序。标准14针或8针金属芯片封装，基本和第三泛音晶体设计，低相位抖动性能，+5.0V操作，输出启用选项可用，三种批准的包装方法。石英晶体振荡器，应用于：计算机和外设，微控制器和FPGAs，存储区域网络，宽带接入，数据通信，网络设备，以太网/千兆以太网，光纤通道，测试和测量。

HCMOS时钟振荡器,MXO45-3C-18M4320,CTS有源晶振，参数表

PARAMETER	SYMBOL		CONDITIONS	MIN		TYP		MAX	UNIT
Frequency Range	O		-			18.432MHz			MHz
Freq uency Stability [Note 1]	Δf/fO		-			20, 25, 50 or 100			±ppm
Aging	Δf/f25		First Year @ +25°C, nominal VCC -5			±3		5	ppm
1.] Inclusive of initial tolerance at time	of shipment, changes		in supply voltage, load, temperature and 1st year aging.
Output Parameters
PARAMETER SYMBOL CONDITIONS MIN TYP MAX UNIT
Output Type	-	-				HCMOS	-
Output Load		1.0MHz to 50MHz [CMOS Load] -				15	50
	CL	50.001MHz to 80MHz [CMOS Load] -				15	30		pF
		80.001MHz to 200MHz [CMOS Load] -				15	15
		1.0MHz to 200MHz [TTL Load] -				-	10		TTL
	VOH	CMOS Load		0.9VCC 2.4		-	-
O utput Voltage Levels		10TTL Load		-		-	-		V
	VOL	CMOS Load		-		-	0.1VCC
		10TTL Load				-	0.4
O utput Current Levels	IOH	VOH = 3.9V, VCC = 4.5V VOL = 0.4V, VCC = 4.5V		-		-	-16		mA
	IOL			-		-	16
O utput Duty Cyc le	SYM	@ 50% Level 45				-	55		%
Rise and Fall Time		@ 10%/90% Levels [tested load noted for TYP values.]
		1.0MHz to 20MHz [CL = 30pF] -				8	10
	TR, TF	20.001MHz to 80MHz [CL = 30pF] 80.001MHz to 125MHz [CL = 15pF]			-	5	8		ns
					-	2.5	5
		125.001MHz to 200MHz [CL = 15pF] -				-	2
Start Up Time	TS	Application of VCC, CL = 15pF -				5	10		ms

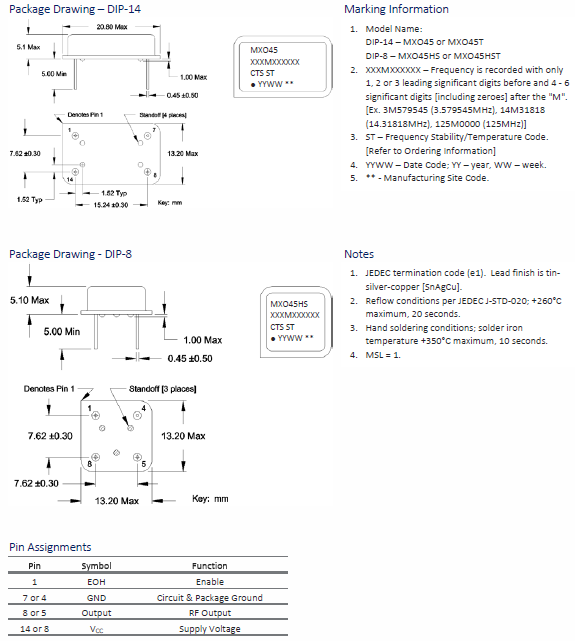

HCMOS时钟振荡器,MXO45-3C-18M4320,CTS有源晶振，尺寸图

HCMOS时钟振荡器,-3C-18M4320,CTS有源晶振

特点：

标准14引脚或8引脚金属DIP封装

基础和第三序曲水晶设计

低相位抖动性能

频率范围25MHz有源晶振

+5.0V操作

输出启用选项可用

三种批准的包装方法。

应用程序：

计算机和外围设备

微控制器和FPGA

存储区域网络

宽带接入

数据通信

网络设备

以太网/千兆以太网

光纤通道

测试和测量

原厂代码	晶振厂家	型号	频率	频率稳定度	包装/封装
MXO45-3C-4M0000	CTS晶振	MXO45	4MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-1M0000	CTS晶振	MXO45	1MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-1M8432	CTS晶振	MXO45	1.8432MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-24M0000	CTS晶振	MXO45	24MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-16M0000	CTS晶振	MXO45	16MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-10M0000	CTS晶振	MXO45	10MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-2M0000	CTS晶振	MXO45	2MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-8M0000	CTS晶振	MXO45	8MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-40M0000	CTS晶振	MXO45	40MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-4M9152	CTS晶振	MXO45	4.9152MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-32M0000	CTS晶振	MXO45	32MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-5M0000	CTS晶振	MXO45	5MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-18M4320	CTS晶振	MXO45	18.432MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-6M0000	CTS晶振	MXO45	6MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-6M1440	CTS晶振	MXO45	6.144MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-12M0000	CTS晶振	MXO45	12MHz	±50ppm	14-DIP, 石英晶振
MXO45-3C-20M0000	CTS晶振	MXO45	20MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-3C-7M3728	CTS晶振	MXO45	7.3728MHz	±50ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-1M0000	CTS晶振	MXO45	1MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-1M8432	CTS晶振	MXO45	1.8432MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-2M0000	CTS晶振	MXO45	2MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-2M4576	CTS晶振	MXO45	2.4576MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-3M6864	CTS晶振	MXO45	3.6864MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-4M0000	CTS晶振	MXO45	4MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-4M9152	CTS晶振	MXO45	4.9152MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-5M0000	CTS晶振	MXO45	5MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-5M0688	CTS晶振	MXO45	5.0688MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-6M0000	CTS晶振	MXO45	6MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
MXO45-2C-6M1440	CTS晶振	MXO45	6.144MHz	±100ppm	14-DIP, 4 Leads (Full Size, Metal Can)
