首页进口晶振 AXTAL晶振AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器

产品型号：24392041
频率：10.000MHz
尺寸：5.0x3.2mm
产品介绍：AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器,AXLE5032,温补晶振，德国进口晶振，AXTAL晶振，型号：AXLE5032，编码为：AXLE5032-V-5-C-05-4F-10.000石英...

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器,AXLE5032,温补晶振，德国进口晶振，AXTAL晶振，型号：AXLE5032，编码为：AXLE5032-V-5-C-05-4F-10.000石英晶振，电压：5.0V，频率稳定性：±0.5ppm，工作温度范围：-40℃至+85℃，频率为：10.000MHz，小体积晶振尺寸：5.0x3.2mm高稳定性SMD封装，TCXO温补晶振，石英晶振，六脚贴片晶振，有源晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压等特点。被广泛应用于：移动通讯设备晶振，无线蓝牙晶振，物联网晶振，航空电子晶振，汽车电子晶振，导航仪等应用。

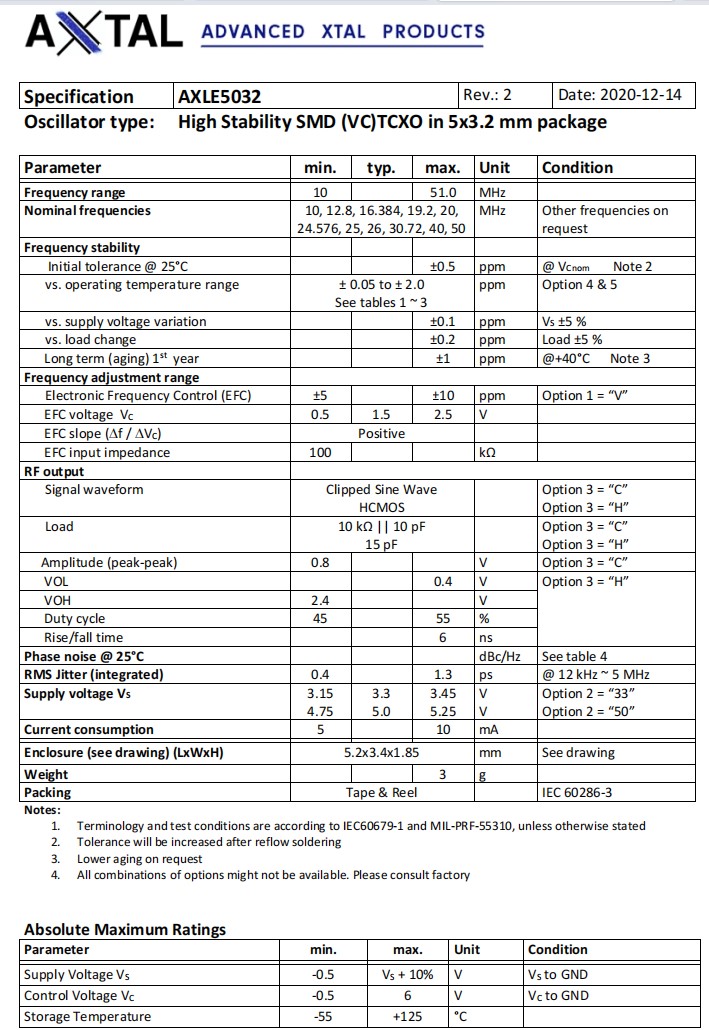

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器,AXLE5032,温补晶振,参数表

Parameter

min.

typ.

max.

Unit

Condition

Frequency range

MHz

Nominal frequencies

10, 12.8, 16.384, 19.2, 20,
24.576, 25, 26, 30.72, 40, 50

MHz

Other frequencies on
request

Frequency stability

Initial tolerance @ 25°C

±0.5

ppm

@ VCnom Note 2

vs. operating temperature range

± 0.05 to ± 2.0
See tables 1 ~ 3

ppm

Option 4 & 5

vs. supply voltage variation

±0.1

ppm

VS ±5 %

vs. load change

±0.2

ppm

Load ±5 %

Long term (aging) 1st year

±1

ppm

@+40°C Note 3

Frequency adjustment range

Electronic Frequency Control (EFC)

±5

±10

ppm

Option 1 = “V”

EFC voltage VC

0.5

1.5

2.5

EFC slope (Δf / ΔVC)

Positive

EFC input impedance

100

RF output

Signal waveform

Clipped Sine Wave
HCMOS

Option 3 = “C”
Option 3 = “H”

Load

10 ka || 10 pF
15 pF

Option 3 = “C”
Option 3 = “H”

Amplitude (peak-peak)

0.8

Option 3 = “C”

VOL

0.4

Option 3 = “H”

VOH

2.4

Duty cycle

Rise/fall time

Phase noise @ 25°C

dBc/Hz

See table 4

RMS Jitter (integrated)

0.4

1.3

@ 12 kHz ~ 5 MHz

Supply voltage VS

3.15
4.75

3.3
5.0

3.45
5.25

V
V

Option 2 = “33”
Option 2 = “50”

Current consumption

Enclosure (see drawing) (LxWxH)

5.2x3.4x1.85

See drawing

Weight

Packing

Tape & Reel

IEC 60286-3

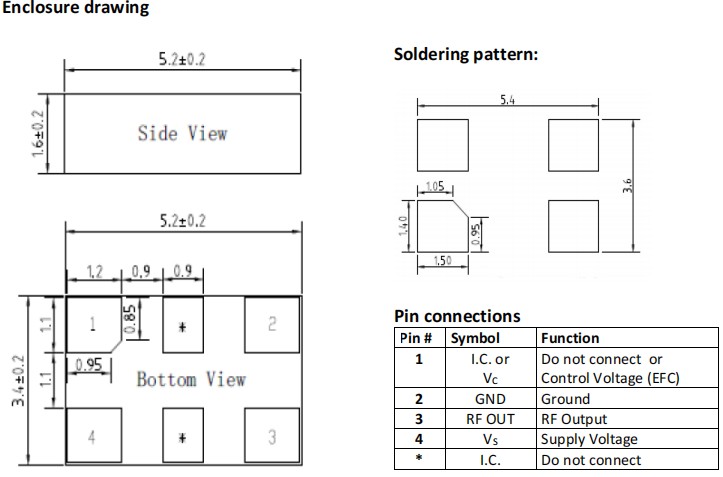

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振荡器,AXLE5032,温补晶振,尺寸图
