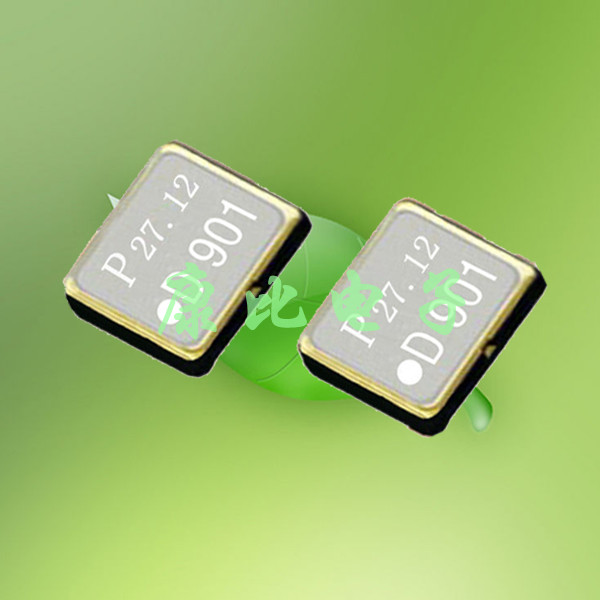

首页进口晶振高精度晶振,石英晶振DSB211SCB,高稳定性晶振

高精度晶振,石英晶振DSB211SCB,高稳定性晶振

产品型号：32733564
频率：13~52MHZ

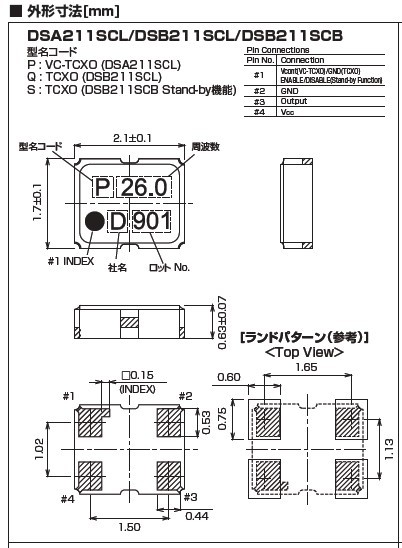

尺寸：2.1*1.7mm,详解请浏览PDF
产品介绍：小型SMD接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,自动安装和回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低...

高精度晶振,石英晶振DSB211SCB,高稳定性晶振产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

料号	DSB211SCB
频率范围	13~52MHZ
负载电容	Series, 8pF, 10pF, 20pF
励振ベ	10μW (200μW max.)
周波数偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波数温度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存温度范围	ー40～150℃
信頼性仕様	AEC-Q200
工作电压	1.8V 2.5V 3.3V 5V

如果由频率计数器测量的频率比目标频率高,要增加电容（CL,或Cd以及C 8）的值,以降低频率到目标频率,反之亦然.请检查波形幅度是否改善或没有经过我们调整频率.如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况.该晶体应正常后,谐振点的调整.如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值,并通过晶体具有较低负载电容（CL）.
方法2：采用小电阻（RR）的晶体.
方法3：使用镉和CG的不等价的设计.
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.我们建议您使用上面的方法来节省成本,保证安全.请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进.如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率.请采用晶体具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大.

1959大和喀左长谷川在神户市成立加工电子零件和石英晶体.

1965开始批量生产的晶体谐振器零件.
1970东京办事处.
1976打开宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产.
1983大阪证券交易所上市二段.
1988建立大真空（新加坡）有限公司加强在东盟地区销售.
1990~1991大阪证券交易所上市第一节.建立大真空（德国）公司加强在欧洲的销售.
1996取得ISO9001（国际标准化组织质量管理标准）.
2000获得ISO14001（国际标准化组织的环境管理系统）.
2010建立大真空（泰国）有限公司
2013东京证券交易所上市第一节.
